电动执行器说明

一、产品概述

    OTK-QT系列电动执行器用于控制0～270旋转的阀门及其他同类产品，它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000 N•M。如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。

二、　性能特点

1、壳体壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67

2、电机全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。

3、手动结构手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
4、指示器指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
5、干燥器用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6、限位开关机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
7、扭矩开关可提供过载保护，在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
8、自锁精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9、防脱螺栓拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。

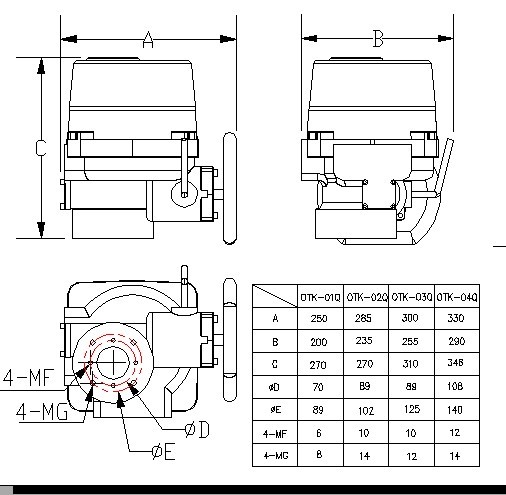

10、安装底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
11、线路控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
12、智能模块采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13、阀位数字显示执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
14、相序自动调整智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。

三、标准规格

外 壳 防水级别 IP67

电机电源 标准：220V AC 单相可选：110V AC 单相,380/440V AC 3相, 50/60Hz, 10%24V DC /110V DC /220V DC

电 机 鼠笼式异步电机

限位开关 开/关，各1个 SPDT,250V AC 10A

辅助限位开关 开/关，各1个 SPDT,250V AC 10A

扭矩开关 开/关，各1个 SPDT,250V AC 10A

行 程 90°~~~270° 0～270可选

失速防护/操作温度 内置过热保护，开115℃ 5℃ /关 97℃ 5℃

指 示 器 连续的位置指示刻度

手动操作 机械离合机构，配手轮操作

自锁装置 蜗轮，蜗杆机构提供自锁

机械限位 2个外部调整螺栓

干 燥 器 7-10W (110/220V AC)

接 线 孔 2个 PF 3/4

环境温度 -20℃～+70℃

润 滑 铝基润滑脂

材 料 钢，铝合金，铝青铜，聚碳酸脂

环境湿度 最大 90％ RH 非凝结
